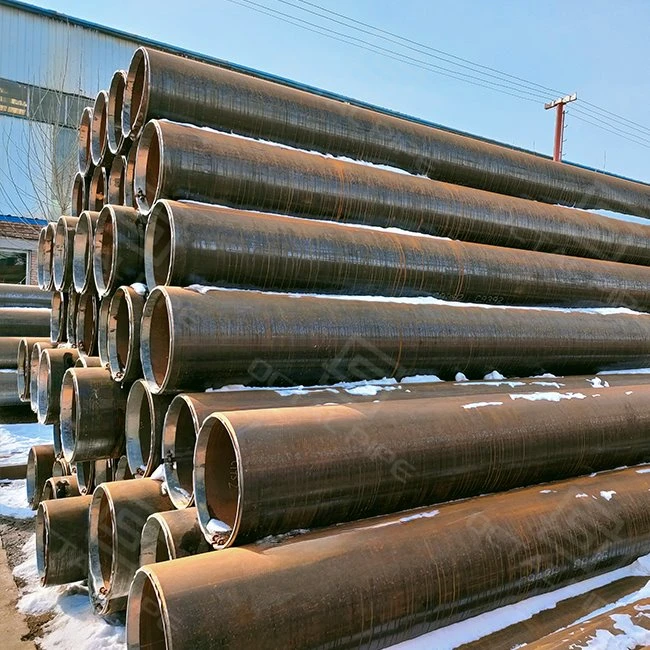

צינור ERW

צינור פלדה מרותך ERWהוא צינור מרותך בתפר ישר העשוי מסליל פלדה, כאשר קצוות הרצועה מחוממים על ידי התנגדות חשמלית ומחושפים יחד ליצירת ריתוך אורכי מוצק.ERW ראשי תיבות של Electric Resistance Welded, והוא נבחר בדרך כלל עבור צינורות קו, הולכת מים ושירות מבני כאשר OD עקבית, אספקה ​​מהירה ויעילות עלות חשובה. הריתוך עובר לאורך הצינור, וכתוצאה מכך מבנה קומפקטי, חוזק גבוה ודיוק ממדי מצוין. עם יעילות ייצור גבוהה ועלות נמוכה יחסית, צינורות ERW הפכו לבחירה חשובה בתעשיות כמו הובלת נפט וגז, בניית תשתיות, השקיה חקלאית וייצור מכונות.

Octal Pipe עומדת בקפדנות בסטנדרטים הבינלאומיים בייצור צינורות ERW, תוך שימוש בציוד אוטומטי וחכם כדי להבטיח ביצועי מוצר יציבים ואמינים. התהליך המלא כולל:

1. בדיקה והכנה של חומרי גלם

• נבחרות לוחות פלדה העומדים ב-API, ISO ותקנים בינלאומיים אחרים.
• הרכב כימי, תכונות מכניות ופגמים פני השטח נבדקים כדי להבטיח עקביות.

2. חיתוך ועיצוב

• ציוד חיתוך-בדיוק גבוה מבטיח דיוק ממדי.
• לוחות פלדה מכופפים בהדרגה על ידי יצירת מכונות לכדי צינורות עגולים.

3. ריתוך התנגדות-תדר גבוה

• קצוות מחוממים למצב פלסטי ומולחמים יחד עם גלילי לחיצה.
• זרם, מתח ומהירות ריתוך מותאמים אוטומטית כדי להבטיח ריתוכים צפופים ורציפים.

4. טיפול בחום (חישול/נורמליזציה)

• הפגת מתח עבור ריתוכים ואזורים-מושפעי חום.
• משפר מבנה מיקרו, קשיחות ועמידות בפני סדקים.

5. בדיקה ובדיקה לא הרסנית

• בדיקות אולטרסאונד (UT):מזהה פגמי ריתוך פנימיים.
• בדיקת זרם מערבולת (ECT):מזהה סדקים ותכלילים פני השטח.
• בדיקה הידרוסטטית:מאמת עמידות בלחץ.
• בדיקת מימד:עובי דופן, סגלגלות, סובלנות לאורך.

6. גודל, חיתוך וגימור

• קירור ותרסיס וגודל מבטיחים עגולות וישרות.
• צינורות נחתכים לאורכם לפי דרישות הלקוח, עם שיוף ושחרור.

7. טיפול פני השטח וציפוי

• כבישה, פיצוץ, או ציפויים נגד-קורוזיה (3PE, אבקת אפוקסי) משפרים את העמידות בפני קורוזיה.

האורךתפר צינור ERWהוא האזור הבודד הכי מבוקר בייצור ERW/HFW. עבור רכש פרויקטים, בקרת תפר איננה סיסמה-אלא שרשרת של בקרות- בתהליך, בדיקה-באורך מלא ורשומות הניתנות לאיתור המוכיחות שהתפר מתמזג, נחתך ונבדק באופן עקבי.

• בקרת-תפר בתהליך:עקיבות סליל/חום, הכנת קצה, וחלון פרמטר ריתוך קבוע (כוח/מהירות/סחיטה) כדי לשמור על יציבות של חישול התפר.צעיף מזהה/ODנשלט כדי לעמוד בדרישות פרופיל החרוזים עבור שירות זרימה ושלמות ציפוי.
• NDT באורך-תפר מלא:התפר האורכי נבדק על ידיUT ו/או Eddy Currentלפי התקן השולט ופרויקט ITP, עם הגדרות מכוילות וקריטריוני קבלה מתועדים.
• שלמות לחץ: בדיקה הידרוסטטיתמבוצע כנדרש; בדיקות מימד (OD/סגלגלות/ישר) מאומתות תוך מחשבה על יציבות אזור התפר.
• תיקון וסילוק:אינדיקציות התפר עוקבות אחר כלל נטייה ברור (קבל / מחדש-בדוק / ​​דחה) המותאם למפרט; כל תיקון מותר מתועד ומאומת מחדש-.
• תוצרים שניתנים לביקורת:מיפוי מס' חום, דו"ח NDT, דו"ח הידרותסט, וEN10204 3.1 / 3.2 MTC(כשיתבקש).

עבור רוב הפרויקטים, ההחלטה פשוטה:ERW הוא בחירה חסכונית-כאשר מותר צינור מרותך והשירות נמצא בטווחי התכנון הסטנדרטיים; חלקה מועדף כאשר המפרט דורש זאת או כאשר החובה חמורה.Octal Pipe יכול לספק את שני המסלולים ולעזור לך לבחור את האפשרות הנכונה בהתבסס על קוד ורמת סיכון.

• בחר ERWכאשר אתה צריךOD/WT צפוי, זמן אספקה ​​קצר יותר ואספקת נפח יציבהעבור שירותים, עבודות מבניות וחבילות קו ביבשה רבות.נקודת שליטה מרכזית:האורךתפר ERW-Octal Pipe שולט בעקביות התפרהכנת קצה + חלון פרמטר ריתוך יציב, ומאמת תקינות עםNDT-באורך מלא (UT/Eddy Current כמצוין) + בדיקה הידרוסטטית. לתיעוד, אנו מספקיםעקיבות חום/סליל ו-EN10204 3.1 MTC(3.2 וראיית צד שלישי-זמינה לפי בקשה).
• בחר ללא חלקכאשר השירות הואלחץ גבוה/טמפרטורה גבוהה, עומס מחזורי חמור, או כאשר הלקוח/מפרט מציין"ללא תפרים בלבד."Seamless מפחית את החששות של סקירת ריתוך- ברכש קריטי, ולעתים קרובות נבחר כאשר קונים רוצים נתיב ביקורת פשוט יותר עבורעיצוב-שירותים מונעים(שולי לחץ/טמפרטורה, רגישות לעייפות או דרישות בעלים קפדניות). כדי למנוע פערי היקף, אוקטל פייפ ממליצה לצייןקוד/תקן, OD×WT, ציון, היקף הבדיקה ורמת המסמךבבירור ב- RFQ/PO.

טיפ לקונה Octal Pipe:בהצעת ההצעה/הבקשה שלך, צייןתקן + כיתה + OD×WT + PSL (אם API 5L) + היקף NDT תפר + הידרו-בדיקה + EN10204 3.1/3.2. זה נועל את גבול הבדיקה ומונע עבודה חוזרת במהלך סקירת המסמכים.

• ייצור: סליל + תפר מרותך לעומת בילט מוצק (ללא תפר)
• טווח OD: ERW חסכוני לעתים קרובות עד בינוני-OD לעומת חלק טוב יותר בלחץ קטן-OD/גבוה-
• שימוש אופייני: קווים יבשתיים / שירותים / מבנים מול תהליך קריטי / לחץ גבוה-
• בקרת סיכונים: NDT תפר ריתוך לעומת שלמות גוף מלאה + NDT
• עלות/זמן אספקה: ERW נמוך ומהיר יותר לעומת גבוה יותר וארוך יותר ללא תפרים

הובלת נפט וגז (בניית ROW ביבשה):

בעבודה-של-הדרך, הקצב נקבע על ידימחרוזת → התאמה- למעלה → ריתוך → שחרור NDT → תיקון ציפוי → הורדה- פנימה. צינור ERW/HFW נבחר לעתים קרובות כאשר החבילה צריכהתפוקת טחינה מהירה ו-OD/WT יציבליעילות התאמה-. כאן מופיעה המשמעת של הספק: עםצינור אוקטל, צוות אתר העבודה מקבל בדרך כלל אחבילת מסמכים ניתנת למעקב(מיפוי חום/סליל + MTC) מיושר עם ה-ITP של הפרויקט, כך שהקשרים-לא מתעכבים בהמתנה לניירת. ביקורת שטח מתמקדת בדרך כללכיסוי NDT של תפר ריתוך (UT/EC באורך-מלא לפי הצורך)וסטטוס בדיקת הידרו-מכיוון שכל אחיזה שם מפסיקה את שחרור הריתוך ומעכבת את ההורדה-פנימה.

בנייה ותשתית (ייצור והתקנה{0}}תפוקה גבוהה):

עבור מעקות בטיחות, מסגרות, שרוולים וחברי מבנה כלליים, הצוותים נמצאים ברציפותחיתוך לאורך, התמודדות, קידוח, חריצים וסוגרי ריתוך-בדרך כלל עם ג'יגים חוזרים. מה שחשוב בפועל הואגיאומטריה שניתן לחזור עליה(OD, אליפסות, ישרות) כך שחלקים לא "ילחמו" עם הג'יג והצוותים לא שורפים שעות על יישור מאולץ או עבודה מחדש. דרך מעשית של Octal Pipe תומך בכך היא על ידי שמירה על מפרטמונחי טבלה-(OD×WT, סובלנות, אסטרטגיית אורך) ואספקהרישומי בדיקההתואמים את האופן שבו QC בודק חומרים: תוצאות מידות, סימון/עקיבות והיקף בדיקת התפר שבו מתרכזים הקבצים המצורפים.

אתרי חשמל ואתרי תעשייה (חלונות כיבוי ומגבלות היתר):

במהלך הפסקות / תפניות, אתה מקבל לעתים קרובות אחלון עבודה קבוע, אישורי עבודה- חמים מוגבלים ושטח הנחת מוגבל-אז החומר חייב להגיעמוכן-ל-יצור. צינור ERW משמש בדרך כלל עבורמתלים, תומכים, שרוולים וקווי עזר, שבו סיכון העבודה הוא לא "האם אנחנו יכולים לקנות צינור", אלא "האם אנחנו יכולים לסגור QA מהר". כאן, הערך של Octal Pipe הוא פחות על שיווק ויותר עלמהירות שחרור: הוכחות הידרו/NDT, מעקב ברור מגרש וערכת מסמכים ידידותית ל-ITP כך שניתן יהיה לחתום על סליל ללא נקודות החזקה נוספות או בדיקה חוזרת-.

עם תהליכי ייצור מתקדמים, בקרת איכות קפדנית ותחומי יישום רחבים, הצינורות המרותכים ERW של Octal Pipe הפכו לפתרון המועדף עבור לקוחות נפט וגז, בנייה והנדסה גלובליים. באמצעות חדשנות מתמשכת וניהול יעיל של שרשרת האספקה, אנו מספקים מוצרים ושירותים המבטיחים יעילות גבוהה יותר בעלות, אמינות וביצועים-לטווח ארוך.

צור קשר עכשיו

שאלות נפוצות





ש: מה ההבדל בין צינור ERW ו-HFW?

A: בדרך כלל מתייחסים ל-HFW כצורת-תדר מודרני של ERW-"ERW" הוא מונח הגג, בעוד "HFW" מדגיש את שיטת הריתוך-הגבוהה בשימוש.

ש: איך אתה קובע את דירוג לחץ צינור ERW?

A:קיבולת הלחץ היאמְחוֹשָׁב, לא קבוע-זה תלויOD, עובי דופן ולחץ מותרלפי קוד העיצוב (לעתים קרובות תוך שימוש במשוואות מסוג Barlow-), ולאחר מכן מותאם לטמפרטורה וקורוזיה; hydrotest מאמת את תקינות הלחץ בעת הצורך.

ש: צינור ERW לעומת צינור חלק - איזה מהם עלי לבחור?

A:לִבחוֹרERWכאשר צינור מרותך מותר ואתה צריךOD/WT עקבי וזמן אספקה ​​קצר יותר; לִבחוֹרללא תפריםכאשר המפרט דורש זאת או החובה היאלחץ/טמפרטורה גבוהים מאוד או עומס מחזורי חמור.

ש: מה המשמעות של ERW בצינור פלדה?

A:ERW מייצגהתנגדות חשמלית מרותך. זה נעשה על ידי חימום רצועת קצוות עםזרם-תדר גבוהולחיצה ביניהם ליצירת אתפר ריתוך אורכי.
