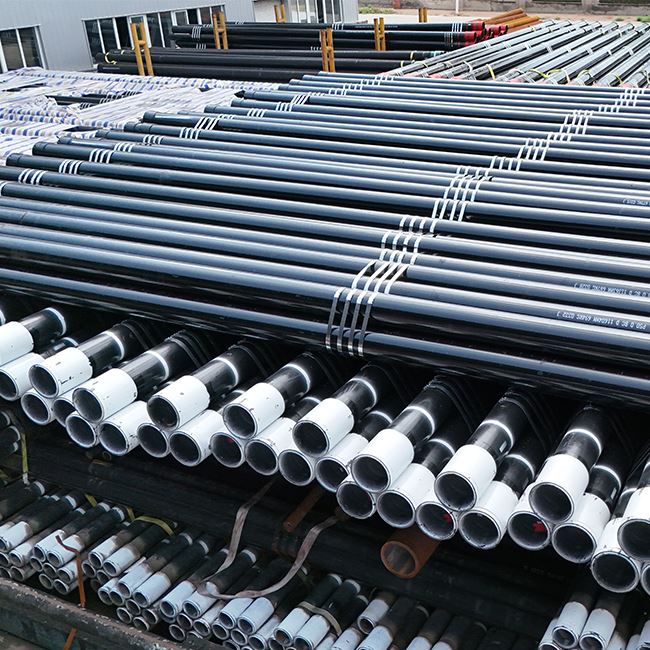

כיסוי גבוה (HC).
טווח גדלים: 4 1/2"–20"
אורך: R2 / R3
חיבורים: BTC, LTC, STC, Premium
יישום: בארות עמוקות, מאגרים מדוללים, תצורות מלח, בארות HPHT וקידוח בוץ גבוה
יתרון: מסייע בהפחתת סגלגל, דפורמציה פנימה וכישלון קריסה בתנאי באר קשים
מהו מארז קריסה גבוה?
מעטפת קריסה גבוהה, נקרא גםמעטפת HC, מיועד לבארות שבהן מעטפת רגילה עשויה שלא לספק מספיק התנגדותלחץ קריסה חיצוני. תפקידו העיקרי הוא לשמור על גוף המעטפת יציב בתנאי באר קשים ולהפחית את הסיכון שלסגלגל, דפורמציה פנימה וכישלון קריסה.הוא מיוצר בדרך כלל ממבחרציוני מעטפת API 5CTכְּגוֹןN80, L80, P110 או Q125, עםכימיה מבוקרת של פלדה, טיפול חום מתאים, עובי דופן אחיד ובקרת סגלגלות הדוקה יותר לשיפורהתנגדות להתמוטטות.
בהשוואה למארז רגיל מאותה כיתה, מזמינים מעטפת High Collapseביצועי קריסה מאומתים, לא רק לרמת הכוח. זה עוזר לגוף הצינור להישאר יציב תחת לחץ-בבאר עמוק, תנאי מאגר מדולדל, תצורות מלח וקטעי קידוח בלחץ גבוה-, ומפחית את הסיכון שלסגלגל, דפורמציה פנימה וכישלון קריסה.
הרכב כימי של מעטפת קריסה גבוהה
מעטפת קריסה גבוהה אינה מוגדרת על ידי נוסחה כימית אחת קבועה.זה מיוצר בדרך כלל ממבחרציוני מעטפת API 5CTכְּגוֹןN80 HC, L80 HC, P110 HC או Q125 HC. ההרכב הכימי תלוי בדרגת הבסיס שנבחרה, בעוד שביצועי הקריסה הסופיים תלויים גם בטיפול בחום, אחידות-עובי הדופן, בקרת סגלגלות ודירוג קריסה מאומת.
| כיתה / מסלול | הרכב כימי טיפוסי, אחוז שבר מסה | משמעות קונה |
|---|---|---|
| N80 HC / N80Q HC | P פחות או שווה ל-0.030%, S פחות או שווה ל-0.030%; אלמנטים אחרים מדווחים בניתוח המוצר. | בחירה מעשית עבור בארות בעומק-בינוני שבהן מרווח קריסה סטנדרטי של N80 אינו מספיק. |
| L80 Type 1 HC | C פחות או שווה ל-0.43%, Mn פחות או שווה ל-1.90%, Ni פחות או שווה ל-0.25%, Cu פחות או שווה ל-0.35%, P פחות או שווה ל-0.030%, S פחות או שווה ל-0.030%, Si פחות או שווה ל-0.4%. | משמש כאשר נדרשים התנגדות להתמוטטות ותכונות מכניות מבוקרות. |
| L80 13Cr HC | C 0.15–0.22%, Mn 0.25–1.00%, Cr 12.00–14.00%, Ni פחות מ-או שווה ל-0.50%, Cu פחות או שווה ל-0.25%, P פחות או שווה ל-0.020%, S פחות או שווה מ-0.01% או שווה ל-0.01% או שווה ל-0.01. | אפשרות טובה יותר כאשר עמידות בפני קורוזיה היא גם חלק ממבחר המארז. |
| P110 HC | P פחות או שווה ל-0.030%, S פחות או שווה ל-0.030%למסלול משותף ללא תפרים; עבור EW P110,P פחות או שווה ל-0.020%, S פחות או שווה ל-0.010%. | נתיב HC נפוץ-גבוה עבור בארות עמוקות וקטעי לחץ חיצוני גבוה-. |
| Q125 HC סוג 1 | C פחות או שווה ל-0.35%, Mn פחות או שווה ל-1.35%, Mo פחות או שווה ל-0.85%, Cr פחות או שווה ל-1.50%, Ni פחות מ-0.99% או שווה ל-0.99%, P פחות או שווה ל-0.020%, S פחות או שווה ל-0.0010%.. | משמש לבארות-עומס חמורות או לקטעים-עמוקים במיוחד הדורשים ביצועי קריסה גבוהים מאוד. |
למה חשובה התנגדות גבוהה להתמוטטות
כשל קריסה מתרחש כאשר הלחץ החיצוני הפועל על המעטפת גבוה מכפי שגוף הצינור יכול לעמוד בפניו בבטחה. הפרש לחצים זה עשוי לנבוע מלחץ היווצרות, תנאי מלט, משקל בוץ גבוה, דלדול מאגר, זחילת מלח או שינויי לחץ במהלך הקידוח וההפקה.
בשטח, סיכון התמוטטות קשור לרוב לתנאים הבאים:
| מצב טוב | סיכון התמוטטות |
|---|---|
| בארות עמוקות | לחץ חיצוני גבוה יותר ולחץ בוץ-מגדילים את עומס קריסת המארז |
| מאגרים מדוללים | הלחץ הפנימי עשוי להפחית בעוד שהלחץ החיצוני נשאר גבוה, מה שמגביר את הלחץ ההפרש |
| תצורות מלח | זחילת מלח יכולה להפעיל-עומס חיצוני לא-אחיד לטווח ארוך על המעטפת |
| בארות HPHT | שינויי לחץ וטמפרטורה יכולים להגביר את חוסר היציבות בעומס המעטפת |
| קידוח במשקל בוץ גבוה | נוזל קידוח כבד יכול ליצור לחץ חיצוני גבוה על גוף המעטפת |
| שלבי מלט ולחץ- | חוסר איזון זמני בלחץ עלול לחשוף את המעטפת לעומס קריסה גבוה יותר |
המטרה של High Collapse Case היא לספק שוליים בטוחים יותר לגוף-לגוף בתנאים אלה, במיוחד כאשר כשל במארז יגרום לעבודה יקרה, לבעיות שליטה היטב או לעיכוב בהשלמה.
מעטפת ממוטטת גבוהה לעומת מארז API 5CT רגיל
| פָּרִיט | מארז API 5CT רגיל | מעטפת קריסה גבוהה |
|---|---|---|
| תפקיד עיקרי | תמיכת צינורות, מחסום מלט ובידוד אזורי | עמידות גבוהה יותר ללחץ קריסה חיצוני |
| ביצועי מפתח | קריסה, התפרצות, חוזק מתיחה וביצועי חיבור | דירוג קריסה משופר ושליטה בגוף-הדוקה יותר |
| ציונים אופייניים | J55, K55, N80, L80, P110, Q125 | N80 HC, L80 HC, P110 HC, Q125 HC או ציונים ספציפיים לפרויקט- |
| סיכון עיקרי מבוקר | שלמות באר כללית | סגלגל צינור, דפורמציה פנימה וכישלון קריסה |
| בארות אופייניות | בארות רדודות או{0}}בינוניות קונבנציונליות | בארות עמוקות, מאגרים מדוללים, תצורות מלח, HPHT וקטעי לחץ חיצוני גבוה- |
| מיקוד הקונה | גודל, משקל, כיתה, אורך וחיבור | דירוג קריסה, אחידות הקיר, סגלגלות, טיפול בחום, NDT ועקיבות |
קונה לא צריך לשפוט את מעטפת HC רק לפי שם הדרגה. לְדוּגמָה,מעטפת P110ומארז P110 High Collapseעשוי להיות בעל אותה דרגת בסיס, אך יש לשלוט במוצר הקריסה הגבוה סביב ביצועי הקריסה ויציבות הממדים.
מה הופך את מעטפת התמוטטות גבוהה לעמידה יותר בפני קריסה?
| פריט בקרה | למה זה חשוב | נקודת ביקורת קונה |
|---|---|---|
| אחידות של עובי דופן | עובי דופן אחיד עוזר להפחית נקודות תורפה מקומיות בלחץ חיצוני גבוה. אזורי קיר דקים- יכולים להוריד את ההתנגדות להתמוטטות. | עיין ברשומות בדיקת-עובי הקיר, במיוחד עבור-מעטפת קיר כבדה ומיתרי באר-עמוקים. |
| בקרת סגלגלות ועגולות | סגלגלות מוגזמת גורמת לסבירות גבוהה יותר של המעטפת להתעוות בלחץ חיצוני. הקריסה מתחילה לעתים קרובות מנקודת הגיאומטריה החלשה ביותר. | בדוק את רישומי ה-OD, העגלגלות והסגלגלות, לא רק גודל ומשקל נומינליים. |
| חוזק תשואה יציב | חוזק גבוה יותר עוזר, אך חוזק תפוקה יציב הוא גם קריטי לביצועי קריסה צפויים. | סקור את תוצאות הבדיקה המכאנית לפי חום/חלק והשווה אותם עם מסלול הציונים הנדרש. |
| משמעת טיפול בחום | ציונים כגון P110 ו-Q125 תלויים בטיפול בחום מבוקר כדי להשיג חוזק וקשיחות יציבים. | בדוק את עקביות-הטיפול בחום יחד עם ערכי MTC, לא רק את סימון הציונים הסופי. |
| בדיקה ומעקב | עמידות התמוטטות אמינה יותר כאשר רשומות ממדים, NDT, בדיקת הידרו, בדיקת סחיפה, בדיקת חוט ו-MTC הושלמו. | ודא שאריזת המסמכים הסופית מחברת כל מפרק מעטפת לרישומי מספר חום, מגרש ובדיקה. |
הורדה: מה הופך את מעטפת התמוטטות גבוהה לעמידה יותר בפני התמוטטות-פלדה אוקטלית
מעטפת קריסה גבוההמקבל את ההתנגדות שלו לקריסה ממערכת בקרת גוף-שלמה של צינורות, לא רק מדרגת פלדה גבוהה יותר. אחידות עובי הקיר, בקרת סגלגלות ועגולות, חוזק תפוקה יציב, טיפול בחום ממושמע וחבילת בדיקה ניתנת למעקב, כולם פועלים יחד כדי לשפר את העמידות בפני לחץ חיצוני. עבור קונים, זה אומר שהסקירה לא צריכה להיעצר בN80 HC, L80 HC, P110 HC או Q125 HC; ההזמנה צריכה גם לאמת רשומות ממדים, תוצאות בדיקה מכניות, דוחות NDT, רשומות בדיקה הידרוסטטית, MTC ועקיבות חום/חבילה לפני שחרור המשלוח.
ציונים טיפוסיים של מעטפת קריסה גבוהה
| מסלול כיתה | לוגיקה בחירה טיפוסית |
|---|---|
| N80 HC | משמש כאשר בארות בעומק-בינוניות דורשות עמידות טובה יותר לקריסה מאשר מעטפת N80 רגילה |
| L80 HC | משמש כאשר יש צורך בהתנגדות להתמוטטות יחד עם תכונות מכניות מבוקרות; יש לבדוק בנפרד את דרישות השירות החמוצות- |
| P110 HC | נבחר בדרך כלל עבור בארות עמוקות, קטעי לחץ גבוה- ומעטפת ייצור הדורשים מרווח קריסה גבוה יותר |
| Q125 HC | משמש עבור בארות עומס-כבדות, קטעים-עמוקים במיוחד או פרויקטים הדורשים חוזק גבוה מאוד וביצועי קריסה |
יש לבחור את הציון הסופי לפי עומק באר, לחץ חיצוני, לחץ פנימי, משקל בוץ, טמפרטורה, סוג החיבור ודירוג הקריסה הנדרש. שם כיתה לבדו אינו מספיק עבור מפרט בטוח.
טווח אספקה אופייני
| פָּרִיט | מידע נפוץ על אספקה |
|---|---|
| תֶקֶן | API 5CT / ISO 11960 |
| ציונים נפוצים | N80 HC, L80 HC, P110 HC, Q125 HC, ציונים ספציפיים לפרויקט-HC |
| טווח OD | גדלים נפוצים של מארז API מ-4 1/2" עד 20" |
| טווח אורך | R1, R2, R3 לפי דרישת הפרויקט |
| חיבורים | חיבורי STC, LTC, BTC ופרימיום |
| מסלול ייצור | מעטפת חלקה מועדפת בדרך כלל עבור קטעי התמוטטות- חמורים |
| טיפול בחום | מנורמל, מרווה ומוזג, או כנדרש לפי ציון ומפרט פרויקט |
| בְּדִיקָה | בדיקת מימד, בדיקת-עובי קיר, NDT, בדיקה הידרוסטטית, בדיקת סחיפה, בדיקת חוט |
| מסמכים | MTC, עקיבות מספרי חום, רשומות בדיקות מכניות, רשומות NDT, רשימת אריזה, בדיקת צד שלישי- במידת הצורך |
יישומים של מעטפת מפולת גבוהה
התרשים מציג תנאי באר אופייניים שבהםמעטפת קריסה גבוההנבחר כדי לשפר את יציבות הצינור-בגוף בלחץ חיצוני גבוה. הוא נפוץ בשימוש בבארות הפקה עמוקות, מאגרים מדוללים, קטעי היווצרות מלח, בארות HPHT ובוץ במשקל גבוה, ובארות ימיותשבו קריסת מעטפת עלולה להוביל לעבודות תיקון קשות ולעלות התערבות גבוהה.
ביישומים אלה, המטרה העיקרית של מעטפת HC היא להפחית את הסיכון שלסגלגל, דפורמציה פנימה וכישלון קריסה, עוזר למחרוזת המעטפת לשמור על שלמות באר אמינה במהלך קידוח, מלט וייצור-לטווח ארוך.
רשימת רשימת קונים עבור מארז ממוטט גבוה
| פריט הצעת מחיר | למה זה חשוב |
|---|---|
| דירוג קריסה נדרש | דרישת ביצועי הליבה עבור מעטפת HC |
| תקן וציון | מאשר את בסיס ה-API 5CT / ISO 11960 ותוואי החומר |
| OD, משקל ועובי דופן | השפעה ישירה על קיבולת הקריסה ועיצוב הריצה |
| טווח אורך | R2 או R3 משפיעים על ספירת החיבורים ויעילות הריצה |
| סוג חיבור | חיבור BTC, LTC או פרימיום חייב להתאים לדרישות המומנט, האיטום והעומס |
| מסלול ייצור | מעטפת חלקה מועדפת לעתים קרובות עבור תנאי קריסה חמורים |
| טיפול בחום | שולט בחוזק, בקשיחות ובעקביות-הגוף |
| בקרת סגלגלות ועובי דופן- | קריטי להתנגדות להתמוטטות |
| מבחן סחיפה | מאשר אישור פנימי לכלים וציוד השלמה |
| NDT והידרותסט | תומך בשלמות צינור-בגוף לפני המשלוח |
| בדיקת חוטים | מפחית-בעיות איפור ודחייה הקשורה לחיבור- |
| MTC ועקיבות | מקשר בין כימיה, תכונות מכניות, מספר חום ורישומי בדיקה |
| בדיקת צד שלישי- | שימושי עבור בארות קריטיות או לפרויקטים שצוינו-על מפעיל |
הורדה: רשימת רשימת קונים עבור מעטפת ממוטטת גבוהה

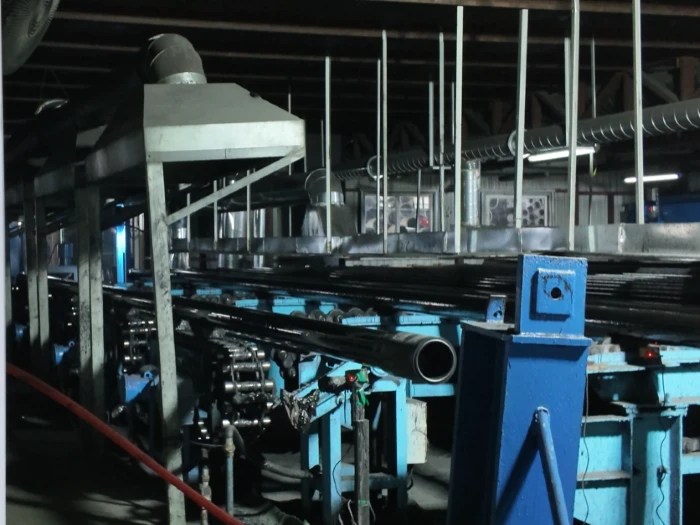

אוקטל אספקה ובקרת איכות
Octal Pipe מספקת מעטפת לפרויקטים של קידוחי נפט וגז שבהם יש לשלוט בעמידות התמוטטות, אמינות החיבור ועקיבות המסמכים לפני המשלוח. עבור הזמנות מארז גבוה, סקירת האספקה יכולה לכסות גודל, משקל, מסלול, דירוג קריסה נדרש, סוג חיבור, היקף בדיקה ודרישות אריזת יצוא.
עבור מסירת פרויקט, חבילת המסמכים יכולה לכלול MTC, מעקב אחר מספרי חום, בדיקת מימדים, רשומות NDT, רשומות בדיקה הידרוסטטית, רשומות בדיקות סחיפה, רשומות בדיקת חוטים, רשימת אריזה ודוח בדיקה- של צד שלישי כאשר הקונה נדרש.
שאלות נפוצות
1. למה משמש כיסוי מפולש גבוה?
2. מה גורם לקריסת מעטפת בבארות נפט וגז?
3. מהו לחץ קריסת מעטפת?
4. אילו מסמכים צריכים קונים לבקש עבור מארז גבוה מפול?
| פָּרִיט | פרטים |
|---|---|
| ציונים | N80 HC, L80 HC, P110 HC, Q125 HC |
| טווח מידות | 4 1/2"–20" |
| מֶשֶׁך | R2 / R3 |
| חיבורים | BTC, LTC, STC, פרימיום |
| בַּקָשָׁה | בארות עמוקות, מאגרים מדולדלים, תצורות מלח, בארות HPHT וקידוח בוץ גבוה |
| יִתרוֹן | עוזר להפחית סגלגל, דפורמציה פנימה, וכישלון קריסה בתנאי באר קשים |
