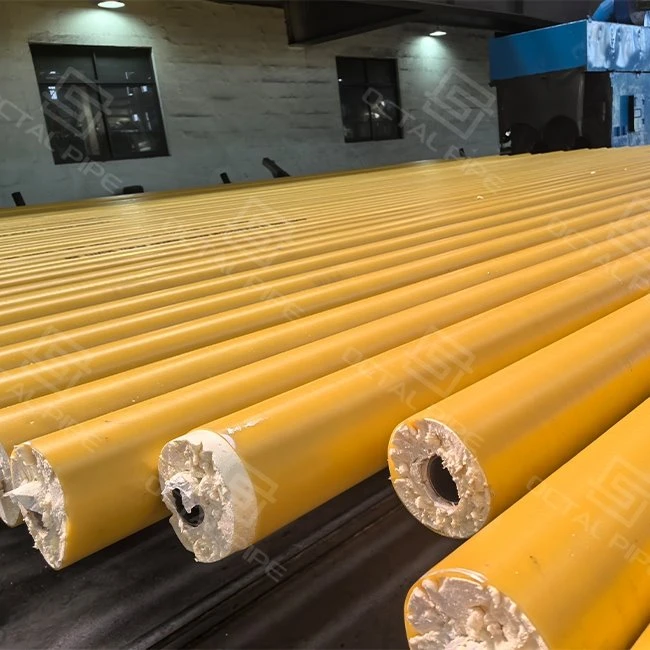

צינור מבודד PU

צינור מבודד פוליאוריטן (PU), הידוע גם בשם צינור מבודד מראש או בידוד צינורות קצף PU, היא מערכת מרוכבת שנועדה למזער אובדן חום או רווח במהלך הובלת נוזלים. על ידי שילוב של צינור מנשא פלדה, בידוד קצף פוליאוריטן בעל ביצועים גבוהים- ומעיל חיצוני מגן, הוא משיג יעילות תרמית מעולה, עמידות בפני קורוזיה ועמידות מכנית. צינורות מבודדים PU נמצאים בשימוש נרחב ברשתות חימום וקירור אזורי, צינורות נפט וגז ומערכות תהליכים תעשייתיים, שבהם חיסכון באנרגיה וחיי שירות ארוכים- הם קריטיים.

צינור מבודד PU טיפוסי מורכב משלוש שכבות אינטגרליות:

• צינור מנשא: בדרך כלל פלדת פחמן, נירוסטה או ברזל רקיע, שנבנו כדי לעמוד בלחץ פנימי ובדרישות הובלת נוזלים.
• בידוד קצף פוליאוריטן: קצף תאים קשיח וסגור-
• מעיל חיצוני / מארז: פוליאתילן בצפיפות גבוהה-(HDPE), פלדה מגולוונת או-פלסטיק מחוזק בפיברגלס (FRP) להגנה מפני פגיעה מכנית, קורוזיה, חשיפה ל-UV וחדירת לחות.

מבנה שכבות זה מבטיח שצינורות שומרים על טמפרטורת הנוזל תוך שהם נשארים חזקים מבחינה מכנית ועמידים בפני התקנה או תנאי סביבה קשים.

• הכנת צינור: צינור מנשא נוקה, מפוצץ או מובל על מנת להבטיח הדבקה נכונה.
• הַרכָּבָה: מעיל חיצוני ממוקם באופן קונצנטרי סביב צינור הפלדה עם מרווחים.
• הזרקת קצף: פוליאול ואיזוציאנט מעורבבים בלחץ גבוה ומוזרקים למרווח הטבעתי.
• הרחבה ואשפרה: קצף PU מתרחב כדי למלא את החלל, נצמד בחוזקה לפלדה ולמעיל, ואז מתקשה לשכבת בידוד קשיחה.

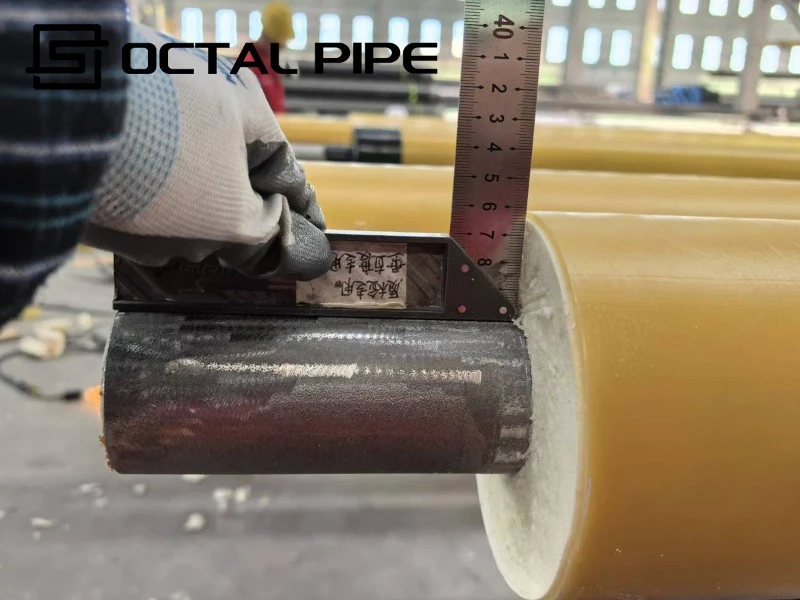

• בקרת איכות: בדיקת צפיפות בידוד, בדיקות הידבקות, מדידת מוליכות תרמית, גימור חיתוך, בדיקה הידרוסטטית ובדיקת מימדים.

• יעילות תרמית גבוהה: מקדם העברת חום נמוך מאוד; מפחית את אובדן האנרגיה בעד 40-60% בהשוואה לצינור פלדה חשוף.
• עֲמִידוּת: חיי שירות ארוכים (יותר או שווה ל-30 שנים) הודות לקצף קשיח בפנים
• הגנה מפני קורוזיה: מעטפת חיצונית מגינה מפני לחות קרקע, כימיקלים וחשיפת UV.
• חוזק מכני: עומד בעומסי אדמה, האן
• יישומים מגוונים: מתאים למערכות צנרת- ישירה, מעל קרקע ותת-מימית.
• חיסכון בעלויות: אובדן חום מופחת מתורגם לחיסכון משמעותי באנרגיה-תפעולית לטווח ארוך.

• צפיפות קצף:60-80 ק"ג/מ"ר
• מוליכות תרמית:פחות או שווה ל-0.030 W/m·K
• טמפרטורת פעולה:-50 מעלות עד +140 מעלות (לטווח קצר עד 150 מעלות)
• ז'קט חיצוני:HDPE / פלדה / FRP
• מידות צינור:DN 25 - DN 1200 (1 אינץ' - 48 אינץ'), זמין בהתאמה אישית
• חיי שירות:גדול או שווה ל-30 שנה

• צינורות חימום וקירור מחוזיים
• הובלת נפט וגז הדורשת יציבות תרמית
• צנרת מפעל כימיקלים ותהליכים
• רשתות הפצת מים באקלים קר
• מערכות HVAC וקירור תעשייתיות

• טכנולוגיית הקצפה מתקדמת לצפיפות בידוד אחידה.
• אפשרויות ז'קט גמישות
• עמידה בסטנדרטים בינלאומיים עבור צינור נושא ובידוד.
• תיעוד QA/QC מלא כולל נתוני ביצועים תרמיים ומכאניים.
• רקורד פרויקט מוכח ברשתות חימום, צינורות נפט ימיים ופרויקטים תעשייתיים.

• מַעֲרֶכֶת:צינור פלדה + קצף PU + מעיל חיצוני
• צפיפות קצף:60-80 ק"ג/מ"ר
• מוליכות תרמית:פחות או שווה ל-0.030 W/m·K
• טמפרטורת הפעלה:-50 מעלות עד +140 מעלות
• טווח מידות:DN25–DN1200
• יישומים:חימום/קירור מחוז, נפט וגז, תעשייתי, קירור

הסמכות



תעודת CE

תעודת ISO 9001

אישור API Q1

תעודת ABS

תעודת AP-5L

אישור API-5CT
