התקנת אנודה
תקנים: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
סוגי אנודה: קורבנות (סגסוגות Zn, Al, Mg), ICCP (MMO, גרפיט, סיליקון-ברזל)
שיטות התקנה: מרותך או קשור ישירות על צינור, מוטבע בציפוי משקל בטון (CWC), מהדק או אוכף, התקנה מתחת למים על ידי צוללנים/ROV, מערכות מוטות ICCP מופעלות עם מיישרים
יתרונות טכניים: חיי שירות: 20-40 שנים, חלוקת זרם אופטימלית, כיסוי CP אחיד, בטוח לסביבות מסוכנות/ים, ביצועים מוכחים בצינורות תת ימיים וביצות
יישומים: צינורות ימיים, זרמים, צינורות J-, מעברי נהרות, צינורות קבורים
משמעות התקנת האנודה CWC

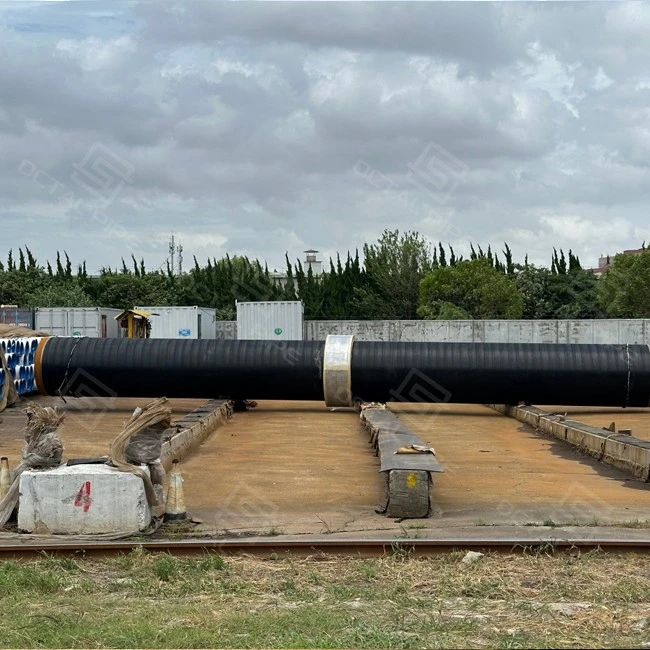

התקנת אנודההוא העבודה של הצמדת אנודות הקרבה לצינור-על ידי ריתוך, הידוק/חגורה או הטבעתן בשכבת ה-CWC-כך שהאנודות יחלדו תחילה וצינור הפלדה יישאר מוגן כחלק ממערכת ההגנה הקתודית (CP). עבור צינור מצופה CWC, זה כולל גם שליטהמיקום האנודה, שיטת הקיבוע והגנה על כבלכך שהאנודות נשארות יעילות מבחינה חשמלית מבלי להיפגע במהלך טיפול, הנחת או ריתוך בשטח.
שתי מערכות עיקריות מיושמות:
- אנודות קורבנות (Zn, Al, Mg):פשוט, ללא-תחזוקה, אידיאלי למים רדודים ולקרקעות.
- אנודות זרם מושפעות (MMO, סי-ברזל):מופעל על ידי מיישרים, מתכוונן, מתאים לצינורות מים עמוקים ו-למרחקים ארוכים.
Octal Pipe מתכננת ומתקינה מערכות אנודה אך ורק לפי תקני DNVGL-RP-F103, ISO 15589-2 ו-NACE, ומציעה שיטות אופטימליות של מרווחים, חיבורים והתקנה (מרותך, מהודק או מוטבע ב-CWC).
תקני התקנת אנודה ובחירת סוג אנודה (תאימות CP)
| פריט התקנת אנודה | מה זה מכסה | בחירה / הערה אופיינית | עיון בתקנים ומדריכים |
|---|---|---|---|
| תאימות להתקנת האנודה | בסיס תכנון מערכת CP עבור צינורות שקועים/תת-קרקעיים; מסגרת קבלה להתקנה והפעלה | משמש ליישור פריסת האנודה, שיטת ההצמדה ומסמכי מחזור עבור קווים ימיים/תת-ים/קבורים | DNVGL-RP-F103(CP צוללת על ידי אנודות גלווניות);DNV-RP-B401(תרגול CP תת-ימי);ISO 15589-2(CP עבור מערכות צינורות נפט וגז טבעי);NACE SP0169 / SP0177(בקרת קורוזיה חיצונית עבור צנרת תת קרקעית / שקועה) |
| סוג התקנת אנודה: קורבן (גלווני) | אין כוח חיצוני; חומר האנודה קורוזיס כדי להגן על הצינור | אבץ / אלומיניום / מגנזיוםסגסוגות; נפוץ למים רדודים, ביצות ותנאי קרקע שבהם מועדפת הגנה פשוטה ומפוזרת | מיושם בדרך כלל תחת בסיס עיצוב ה-CP לעיל (מפרט הפרויקט בוחר חומר ומרווח) |
| סוג התקנת אנודה: ICCP | CP מופעל עם פלט מתכוונן באמצעות מיישרים | MMO / גרפיט / סיליקון-ברזלאנודות; משמש לעתים קרובות עבור צינורות מים עמוקים או-למרחקים ארוכים שבהם הביקוש והשליטה הנוכחיים גבוהים יותר | מיושם בדרך כלל תחת בסיס תכנון ה-CP לעיל (מפרט הפרויקט מגדיר דרישות כוח/בקרה וניטור) |
שיטות התקנת צינור cWC
לפי DNVGL-RP-F103, התקנה נכונה של אנודות היא קריטית להבטחת חלוקת זרם אחידה ויעילות-לטווח ארוך. Octal Pipe מציעה מספר פתרונות התקנה בהתאם לתכנון הצינור והסביבה:
1. חיבור מרותך (רפידות / צמידים)
בקרת מיקום:אנודות ממוקמות כדי למנוע מפרקי שטח, תומכים ואזורים שמתנגשים עם מגע עוקצים, גלילים או מותחן.
תחום תיקון ריתוך + ציפוי:אזורי ריתוך מוגדרים, ואז ציפוי מתוקן ואטום כדי למנוע "צריבה קטנה, תא קורוזיה גדול".
הגנה על כבלים:הניתוב מאובטח ומוגן כך שהוא לא יתקלקל במהלך הטיפול וההורדה.
2. הרכבת מהדק/רצועה (ערכת התקנת אנודה)
בהירות היקף ערכה:ערכת התקנת אנודה טיפוסית כוללת מהדק/גוף אוכף, רצועות/מחברים, רפידות בידוד, כבל המשכיות וחומרי איטום-כך שהקבלן אינו מאלתר באתר.
איכות קשר:משטחי התאמה נשלטים כדי למנוע מגע בעל התנגדות- גבוהה שעובר ויזואלית אך נכשל חשמלית מאוחר יותר.
טיפול נגד-התרופפות וטיפול בהובלה:הרצועה מוגדרת כך שהיא שורדת הובלות, הרמה והנחת מתח ללא תזוזה.
3. מוטבע ב-CWC (עבור CP מוגן על צינור מצופה משקל בטון)
גיאומטריה הטבעה:השקע/כיסוי נשלט כך שהאנודה מוגנת מפני פגיעה וגרירה ועדיין יעילה חשמלית.
יציאות כבלים ואיטום:נקודות יציאת כבלים מוגנות ואטומות כך שהן לא יהפכו לנקודות סתירה או לשבילי מים.
סיום מעברים:אזור CWC/אנודה מתואם עם קיצוצים בריתוך כך שניתן לבצע ציפוי מפרקי שדה בצורה נקייה (כאשר צוין).
התקנה מתחת למים:
עבור צינורות תת ימיים, אנודות מותקנות מהחוף על ידי צוללנים או כלי רכב המופעלים מרחוק (ROVs).
מהדקים מיוחדים ומערכות ריתוך משמשים כדי להבטיח מיקום בטוח ומדויק.
DNVGL-RP-F103 מציינת שיטות מרווח וחיבור כדי להבטיח כיסוי CP אחיד.
התקנת מוט אנודה ממונע (ICCP):
מוטות אנודה (מבוססים על MMO, טיטניום-) ממוקמים לאורך תוואי הצינור.
מחובר למיישרים-שנאים ביבשה או פלטפורמות עליון.
מספק זרם מתכוונן, מתאים לצינורות מים עמוקים עם ביקוש גבוה ל-CP.
הליך התקנת האנודה
השתמש בזה בתורהליך התקנת האנודהקו הבסיס והדק אותו ב-ITP שלך במידת הצורך:
אישור לפני-עבודה:אשר את מערכת הציפוי, הבנייה- של CWC (אם רלוונטי), תוכנית מרווח האנודה ואזורי "לא-לך" ליד חיבורי שדה/תומכים.
- סימון והתאמה-:סמן מיקומים לכל ציור; לוודא אישור להנחת ציוד ונקודות טיפול.
- הִתקַשְׁרוּת:התקן בשיטת מרותך או מהדק/רצועה; ניתוב כבל מאובטח והורדת מתחים.
- בדיקת המשכיות:בצע בדיקות רציפות/התנגדות חשמלית ורשום תוצאותכאשר מצוין ב-PO/ITP.
- איטום ותיקון:תקן/תיקון נזקי ציפוי מקומיים, אטום יציאות של כבלים ובדוק שוב- אזורים שתוקנוכאשר צוין.
- בתור-תיעוד בנוי:עדכון מזהי/מיקומי האנודה ורשומות בדיקה להפעלה וניטור CP עתידי.
יתרונות טכניים
פתרונות התקנת האנודה של Octal Pipe מספקים בקרת קורוזיה חזקה עם מספר יתרונות טכניים:
חיי שירות ארוכים:
עיצוב DNVGL-RP-F103 מבטיח משקל, מרווח וקיבולת נכונים של האנודה, ומאפשר 20-40 שנות הגנה קתודית יעילה.
התפלגות נוכחית אופטימלית:
תכנון הנדסי מבטיח קיטוב אחיד של פני הצינור.
מונע תת-הגנה מקומית או הגנת יתר, שניהם עלולים לגרום להתפרקות הציפוי.
בטיחות בסביבות מסוכנות:
מערכות קורבנות אינן דורשות חשמל, מה שמבטל סיכוני ניצוץ באזורים דליקים.
מערכות ICCP מתוכננות עם ניטור אוטומטי ובקרת זרם כדי להבטיח פעולה בטוחה.
אינטגרציה עם ציפויים ו-CWC:
עובד יחד עם ציפויי FBE, 3LPE, 3LPP ו-CWC, ומספקים גם קורוזיה וגם יציבות ציפה.
מבטיח שלמות הציפוי תוך השלמת CP עם יתירות.
סְגִילוּת:
CP הקרבה - פשוט,-תחזוקה נמוכה, אידיאלי עבור סביבות רדודות/שקועות.
ICCP – מתכוונן, מתאים לצינורות ייצוא-ארוכים במים עמוקים.
ביצועים מוכחים מחוץ לחוף:
מיושם בצינורות תת ימיים, זרמים וצינורות J-, ועומדים בשולי הבטיחות של התכנון הימי של DNV.

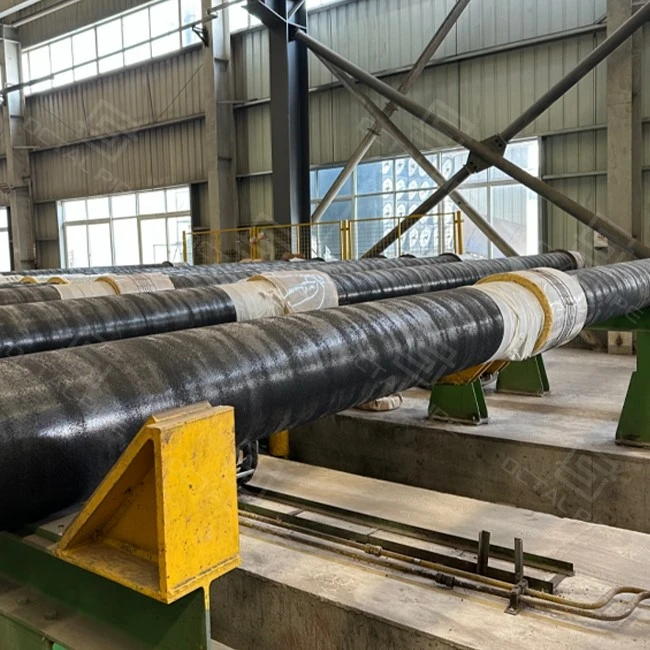

התקנת אנודה על צינור מצופה CWC (פינוי, נזק והגנה על כבלים)
על אקו צינור מצופה CWC, אנודההַתקָנָהזה לא רק על פלט זרם CP. הסיכון המעשי הוא שהאנודות והכבלים הופכיםנקודות תקלה/פגיעהבמהלך פעולות משיכה-, הרמת חצר, מגע עם רולר והנחתה-ואז הפרויקט משלם על תיקונים ובדיקות מחדש-. סעיף זה מתמקד בהתקנת אנודה על צינור באופן שיישאר יעיל מבחינה חשמלית וניתן לבנייה באמצעות טיפול ב-CWC וריתוך בשטח.
| בעיית שדה נראתה בקווי CWC | בקרת התקנת אנודה בשימוש על צינור מצופה CWC | מה הקונה יכול לבקש/להגיש (כאשר צוין) |
|---|---|---|
| גוף האנודה פוגע בגלגלים/עוקצים או הופך לנקודת סתירה במהלך משיכה-פנימה/שכבה | הגדר "ללא-אזורי מגע" ואישור נדרש למתחים/גלילים; בחר מסלול חיבור (מרותך / מהדק / מוטבע) על סמך שיטת הטיפול | ציור פריסה עם אזורי-אין ללכת; הצהרת שיטת התקשרות; כמו-רשימת מיקומי אנודה בנויה |
| נזק לכבלים כתוצאה מגרירה, הרמת מתלים או מגע מצינור-ל-צינור בערימה | ניתוב כבלים עם ירידת מתחים, מסלולים מוגנים ויציאות אטומות; הימנע מלולאות רופפות חשופות | פירוט ניתוב כבלים + שיטת איטום; רשימת בדיקה חזותית; יומן תיקון/מחדש-בדיקה (אם יש) |
| קצוות בטון סביב אזור ההצמדה לאחר ההובלה | שליטה במשטחי מגע, הימנע מטעינת מושבי האנודה על קצוות שבירים; ציין נקודות טיפול/כללי ערימה כדי שאזורי האנודה לא ישפיעו | פתקי טיפול/אריזה; תמונות חצר לפי בקשה; קריטריונים לקבלת נזק אם מצוינים ב-PO/ITP |
| נזקי ציפוי ברפידות מרותכות/נקודות מגע מהדק יוצר תאי קורוזיה מקומיים | הגדר שלבי הכנת משטח ותיקון ציפוי סביב אזורי ההתקשרות; אימות אזורים מתוקנים (כאשר נדרש) | שיא תיקון ציפוי; מבחן חג/מחדש-בדיקת רישום (כאשר צוין) |
| אי רציפות חשמלית שהתגלתה באיחור (לאחר הנחת או לפני הפעלה) | לדרוש בדיקות המשכיות/התנגדות בשלבים מוסכמים וללכוד תוצאות | שיא בדיקת המשכיות/התנגדות: שיטה + בסיס קבלה + תוצאות (כאשר צוין) |
כללי רווח ואנודה (הימנע מעימותים משותפים בשטח)
רוב העיבודים מחדש של התקנת האנודה מתרחשים מכיוון שכללי הריווח נכתבו כ-"X מטרים אופייני" מבלי לקחת בחשבוןחיבורי שטח, קיצוצים ב-CWC ומגע עם ציוד. הכללים שלהלן עוזרים לשמור על פריסה ניתנת לבנייה על צינור מצופה CWC תוך שמירה על כוונת התכנון של ה-CP.
| כלל פריסה | למה זה חשוב על צינור מצופה CWC | איך לציין את זה על התעודה / שרטוטים |
|---|---|---|
| הרחק את האנודות מאזורי ציפוי מפרקי השדה | מפרקי שדה זקוקים לגישה נקייה לריתוך, NDT וציפוי מפרקי שדה; אנודות בקרבת מקום יוצרות מרווח וקונפליקט ציפוי | אין אנודות בטווח של - מ"מ/מ' מאזורי הריתוך בשדה/היקפים (מרחק לכל תכנון פרויקט) |
| הרחק את האנודות מקצוות-חופשיים/מעברי קצוות בטון | קצוות CWC הם אזור הטיפול והתיקון הגבוה ביותר; מיקום שגוי מגביר את ההתפרקות ומאט את ההתאמה- | אין חיבור לאנודה במעבר CWC ואורך קצה חופשי-בטון (הגדר אורך קיצוץ לכל מפרט) |
| הגדר אזורי מגע עם רולר/מותחן כ"לא-ללכת" | גלילים/עוקצים יכולים למעוך כבלים או לפגוע בגופי האנודה במהלך משיכה-פנימה/הנחת | אין אנודות ברצועות מגע של ציוד (זוהה לפי שיטת הנחת) |
| הימנע מתמיכות, כפיפות ונקודות{0}} גבוהות לטיפול במתח | מהדקים, מתלים ותומכים נוחתים לרוב ליד עיקולים/נקודות תמיכה; אנודות שם נפגעות ראשונות | אין התקנת אנודה בנקודות תומכות/עיקולים/טיפול (לפי ציור) |
| התייחס למרווחים כאל "כוונת עיצוב + בדיקת יכולת בנייה" | מרווח CP חייב לעמוד בתכנון, אך המיקום הסופי חייב לשרוד את הבנייה | מרווח לכל עיצוב CP; פריסה סופית לאימות מול מפה משותפת בשטח ותוכנית טיפול לפני ציפוי/שיגור |
שאלות נפוצות
ש 1 - כיצד מונעים בעיות חשמליות כאשר אנודות מותקנות על צינורות מצופים משקל בטון?
ש 2 - מה צריך לכלול הליך התקנת אנודה?
ש 3 - אילו מסמכים צריכים להגיע עם התקנת האנודה (לקבלה ומחזור)?
הסמכות
תעודת CE
תעודת ISO 9001
אישור API Q1
תעודת ABS
תעודת AP-5L
אישור API-5CT
תקנים:DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
סוגי אנודה:קורבנות (Zn, Al, Mg), ICCP (MMO, גרפיט, סיליקון-ברזל)
שיטות התקנה:מרותך, רצועות, משובץ CWC, מהדק, מתחת למים, מוטות ICCP
יישומים:צינורות ימיים, צינורות תת ימיים, ביצות, צינורות קבורים
חיי שירות:20-40 שנה
